Что такое класс точности манометра
Чем ниже значение класса точности, тем меньше погрешность измерительного прибора.
Какие существуют классы точности
Согласно ГОСТ 2405-88 класс точности манометра должен выбираться из ряда чисел:
- 0,4;
- 0,6;
- 1,0;
- 1,5;
- 2,5;
- 4,0.
Как связаны диаметр и класс точности
Диаметр и класс точности манометра параметры взаимосвязанные, чем выше точность прибора для измерения давления, тем больше диаметр его шкалы.

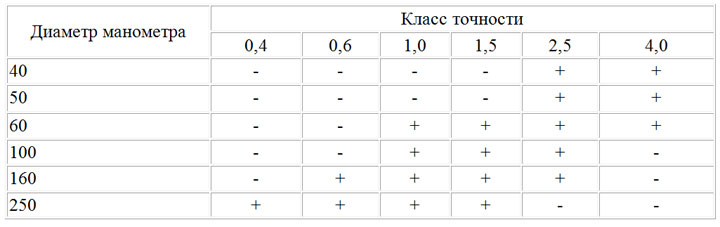

![Связь диаметра и класса точности манометра Связь диаметра и класса точности манометра](images/upl/06_20_17_20_09_06_diametr_manometra.jpg)
Какая погрешность у манометра с классом точности 1,5
Погрешность измерения манометра, зависит не только от его класса точности, но и от диапазона измерений.
Рассмотрим пример, диапазон измерения манометра составляет 10 МПа, класс точности прибора 1,5. Это означает, что максимальная погрешность манометра не должна превышать 10*1,5/100=0,15 МПа.
Манометр класса точности 2,5

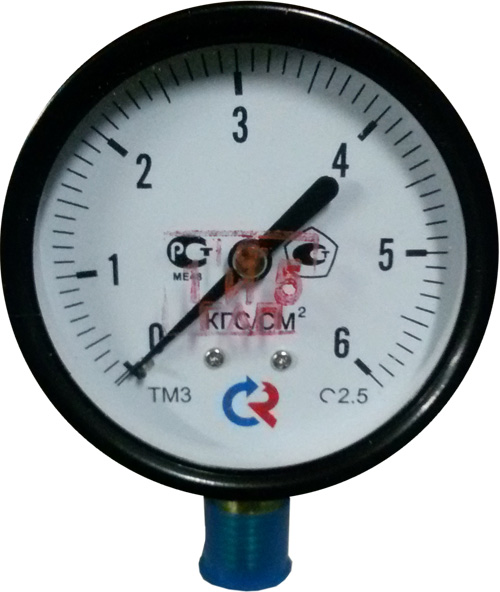

![Манометр 2.5 Манометр 2.5](images/upl/06_20_17_20_09_35_manometr-2-5.jpg)
Обозначение 2,5 означает, что максимально допустимая погрешность измерений манометра составляет 2,5% от его диапазона измерений.
Как узнать класс точности манометра
Класс точности указывается на шкале прибора, перед числовым значением могут располагаться буквы KL или CL.

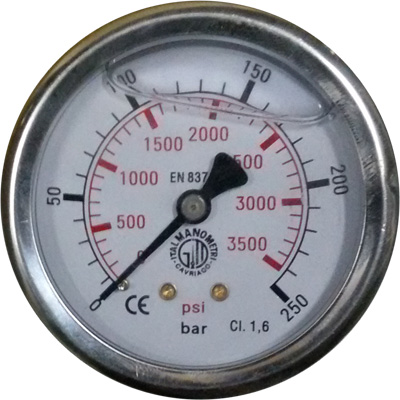

![Манометр CL 1.6 Манометр CL 1.6](images/upl/06_20_17_20_10_54_manometr-1-6.jpg)
Вычисление класса точности прибора
Предположим, что на шкале указан класс точности 1,0, а диапазон измерения прибора 250 Bar. При сравнении результатов измерения давления с показаниями образцового манометра выяснилось, что погрешность составляет 2 Bar. Соответствует ли манометр указанному классу точности?
Для того, чтобы ответить на этот вопрос произведем вычисление класса точности, для этого соотнесем погрешность измерений с диапазоном измерения прибора и выразим результат в процентах.
Полученный результат не превышает 1, это означает, что манометр соответствует указанному классу точности 1,0.
