Клапан последовательности

Клапаны последовательности устанавливаются в основные напорные линии гидропривода и предназначены для включения или отключения участков (элементов) гидросистемы в зависимости от установленного давления.

Гидравлические клапаны последовательности также называют тормозными, перепускными.

Существует несколько разновидностей клапанов последовательности:

прямого действия
непрямого действия

с внутренним дренажем
с внешним дренажем

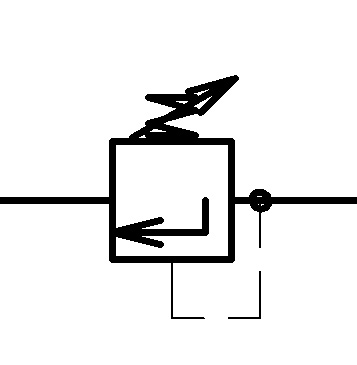

Условное обозначение клапана последовательности показано на рисунке.

Условное обозначение клапана тормозного, перепускного, последовательности

Функции клапана последовательности способен выполнять и предохранительный клапан при устранении влияния подпора в линии слива на давление настройки. Достигнуть этого можно добавив отдельную линию дренажа для внешнего отвода утечек в бак.

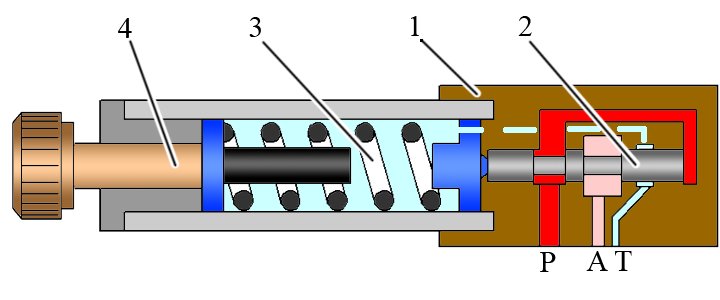

Конструкция и принцип работы клапана последовательности

В корпусе 1 установлен золотник 2 на которой с одной стороны воздействует усилие пружины 3, с другой стороны давление жидкости из линии давления Р. Усилие пружины регулируется винтом 4. При превышении усилием действующим со стороны линии давления усилия пружины золотник смещается влево, соединяя каналы Р и А. Линия Т служит для отвода утечек в бак.

Назначение клапана последовательности

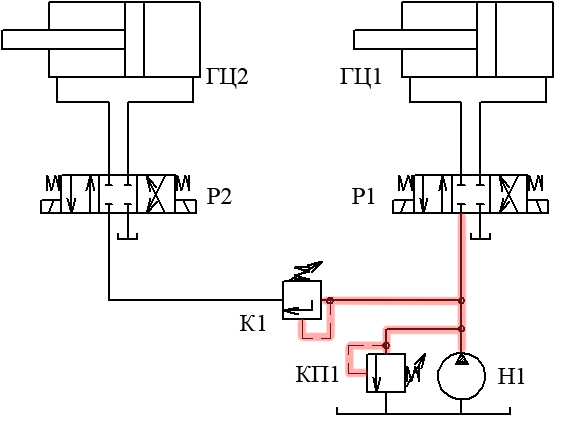

Схема гидропривода с клапаном последовательности

На рисунке показана гидравлическая схема. При включении насоса Н1, рабочая жидкость начнет поступать к распределителю Р1, клапану предохранительному КП1 и клапану последовательности К1, который откроется только при достижении заданного давления, и отправит рабочую жидкость на вход распределителя Р2.

Клапаны последовательности в гидроприводе также могут использоваться в качестве перепускных клапанов.
