Расход и средняя скорость течения жидкости

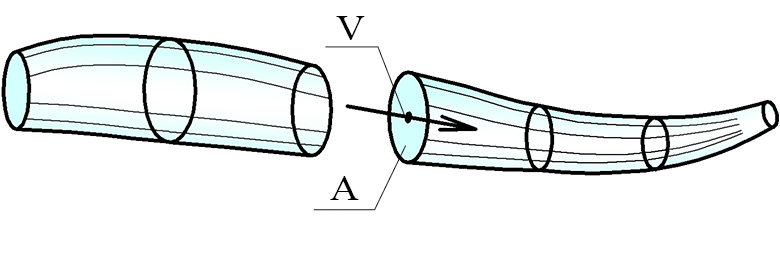

Рассмотрим стационарное течение жидкости на участках с плавной изменяемостью движения.
![Скорость V и площадь А потока в живом сечении Скорость V и площадь А потока в живом сечении](images/upl/03_17_18_23_31_25_Rashod1.jpg)
Массовый, объемный и весовой расход
Расход потока
- это количество жидкости, проносимое потоком сквозь живое сечение за единицу времени.Поскольку количество жидкости может измеряться в единицах объема, массы, веса различают:
- массовый расход m, кг/с
- объемный расход Q, л/с, м3/с
- весовой расход G, H/c
Формула связи весового, массового и объемного расхода:
При отсутствии притока и оттока жидкости, согласно уравнению неразрывности, расход несжимаемой жидкости остается постоянным.
Объемный способ измерения расхода
Доступным и точным методом измерения расхода является объемный способ, в котором фиксируется время наполнения нормированной емкости.
В системе СИ расход измеряют в м3/с, при нормировании характеристик устройств часто используют величину л/мин, для пересчета величин используйте калькулятор единиц измерения расхода, представленный на нашем сайте.
Средняя скорость потока
Среднюю скорость можно определить используя зависимость:
Если рассматривать поток, как множество элементарных струек, то следует понимать, что скорость движения жидкости в каждом из потоков может отличаться от среднего значения. Средняя скорость - это абстрактное понятие, которое дает возможность рассматривать поток, как единое целое. Такой подход позволяет решить множество инженерных задач при движении жидкости в трубопроводах, каналах и т.д.
Рассчитать скорость при известных значениях расхода и площади можно с помощью калькулятора скорости потока жидкости.
