Давление и силы действующие на жидкость

Массовые и поверхностные силы действующие на жидкость

Из-за легкоподвижности на жидкость не могут действовать сосредоточенные нагрузки, а возможно лишь действие сил непрерывно распределенных либо по массе либо по поверхности жидкости. Все многообразие сил делят на массовые и поверхностные.

Массовые силы распределены по массе жидкого тела, и при их непрерывном распределении пропорционально этой массе.

В гидравлических расчетах используют единичные массовые силы, приходящиеся на единицу массы твердого тела.

Поверхностные силы - непрерывно распределены по поверхности жидкого тела и при их непрерывном распределении пропорционально площади этой поверхности. Это силы с которыми данные тела взаимодействую с жидким телом, воздействуют на него через поверхность соприкосновения.

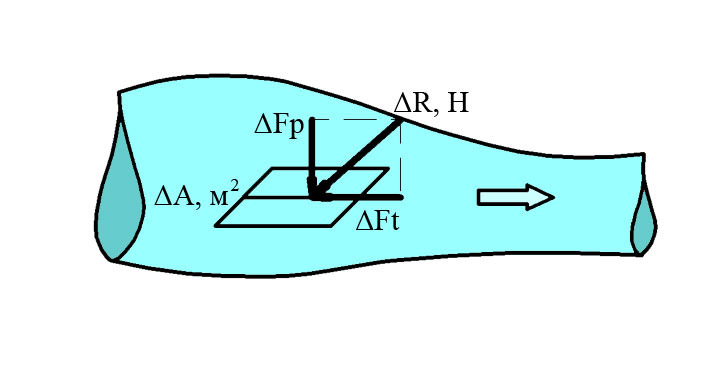

Поверхностные силы

Поверхностная сила ΔR, с которой выше лежащие потоки действуют на нижележащие.

ΔFр направленная перпендикулярно площадке нормально сжимающая сила или сила давления

ΔFt - сила трения в плоскости площадки

В механике жидкости и газа используют единичные поверхностные силы, то есть напряжения. Единица измерения напряжения Н/м2 = Па (Паскаль).



Средняя величина нормально вжимающего напряжения в площадке ΔA определяется по формуле:

Fср = ΔFр/ΔA

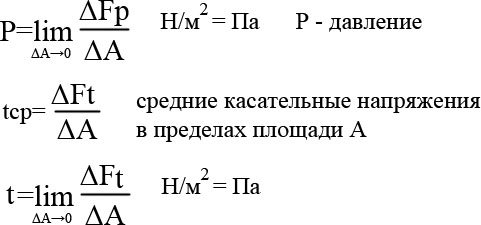

Истинное давление в данной точке жидкого тела.

Истинное давление и касательные напряжения в жидкости

Давление

При равновесии ньютоновской жидкости в ней возможен только один вид напряжений - нормальные сжимающие напряжения, которые называют гидростатическим давлением.

Давление - нормальное напряжение сжатия в жидкости или газе.
P=F/A

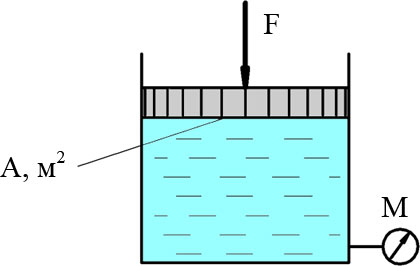

Давление в сосуде с жидкостью

Измеряется давление в системе СИ Н/м2 или Па (Паскалях), также существует множество других единиц измерения давления.

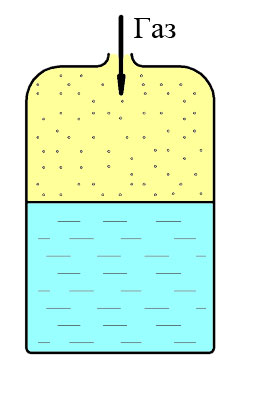

Давление в сосуде

Давление, приложенное к внешней поверхности жидкости передается вем точкам и во сех направлениях одинаково, это положение называют законом Паскаля.

В обычных условиях (медленное текущих) жидкость на растяжение не работает, а значит давление положительно.

Если жидкость очень чистая (дегазированная), а процесс проходит очень быстро, знакопеременно, то в жидкости возможны кратковременные растягивающие напряжения, то есть давление может быть отрицательным.



Давление в газе всегда положительно.

Абсолютное и избыточное давление

Давление может измеряться по избыточный или абсолютной шкалам.

В избыточной шкале за 0 принято давление атмосферы, давление ниже атмосферного записывается со знаком минус.

Истинное давление называют абсолютным.

Связь избыточного и аболютного давления

Таким образом, можно записать зависимости:

  • 1 атм. абс = 0 атм. изб
  • P изб.= P абс. - 1 Атм.

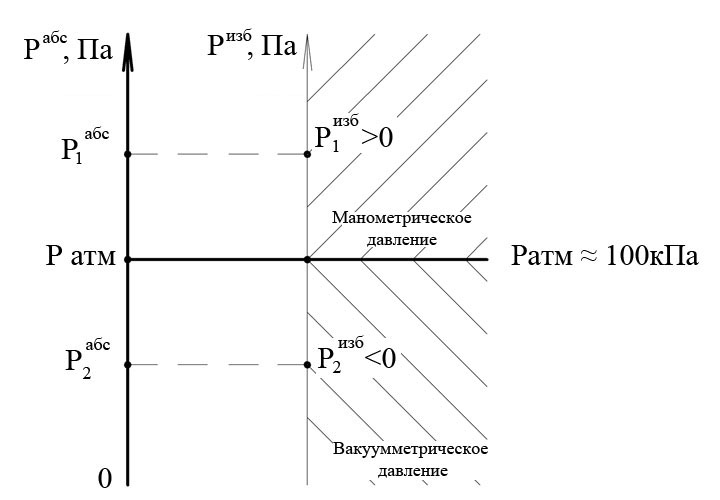

Избыточная и абсолютная шкала. Вакуумметрическое и манометрическое давление

Манометрическое и вакуумметрическое давление

Положительное избыточное давление называют манометрическим, его измеряют с помощью манометра.

Отрицательное избыточное давление называют вакуумметрическим, его измеряют с помощью вакуумметра.
