Обозначение баз на чертеже

Допуски расположения регламентируют положение одного или нескольких элементов детали относительно других, например параллельность или соосность. Для того, чтобы задать допуск расположения необходимо указать точку отсчета - поверхность или другой элемент детали, относительно которого должен быть расположен другой элемент, то есть необходимо указать базовую поверхность.

База - элемент или сочетание элементов детали, по отношению к которым задается допуск расположения или формы рассматриваемого элемента, а также определяется соответствующее отклонение.

Различают базы:

  • Конструкторские - базы, которые определяют положение детали в готовом изделии;
  • Технологические - определяют положение детали при обработке;
  • Измерительные - базы, от которых производится отсчет размеров при изготовлении или контроле изделия;
  • Вспомогательные - базы, от которых ведется отсчет размеров вспомогательных элементов детали.

Комплект баз

Комплектом баз называют совокупность нескольких баз, образующих систему координат, по отношению к которой задается допуск расположения и суммарный допуск формы и расположения рассматриваемого элемента, а также определяется соответствующее отклонение.

Обозначение базовых поверхностей на чертеже

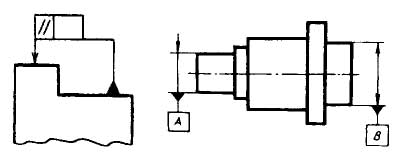

Базу обозначают закрашенным равносторонним треугольником, который соединен линией с рамкой. Внутри рамки указывается допуск или буква, которая позволяет идентифицировать базу.

Обозначение базы на чертеже

Если базой является поверхность или ее кромка, то треугольник изображается на контурной линии или ее продолжении.

В случае если базой является ось или плоскость симметрии треугольник размещается на размерной линии.

Если базой является части поверхности, то она отмечается штрих пунктирной линией и ограничивается размерами.

Указание размеров базовой поверхности на чертеже

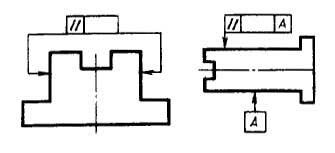

Если необходимо назначить допуск относительно одной из двух симметричных или одинаковых поверхностей, которые невозможно отличить вместо треугольника изображают стрелку.



Рамка базы со стрелкой к поверхности
