Классификация трубопроводов
Все многообразие трубопроводов делят условно на короткие и длинные простые и сложные.
Короткие и длинные трубопроводы
В коротком трубопроводе потери удельной механической энергии на местных сопротивлениях и по длине соизмеримы.
В длинных трубопроводах потери на местных сопротивлениях малы по сравнению с потерями по длине. При расчете длинных трубопроводов потери в местных сопротивлениях учитывают завышая потери по длине на 5-10%.
Простые и сложные трубопроводы
Простым трубопроводом называют такой, которые не содержит ответвлений и разветвлений и собран из труб одного диаметра. Во всех остальных случаях трубопровод называют сложным.
Получается, что сложным называют трубопровод, состоящий из труб разного диаметра, включающий ответвления.
Различают последовательное и параллельное соединение участков в сложных трубопроводах.
Последовательное соединение

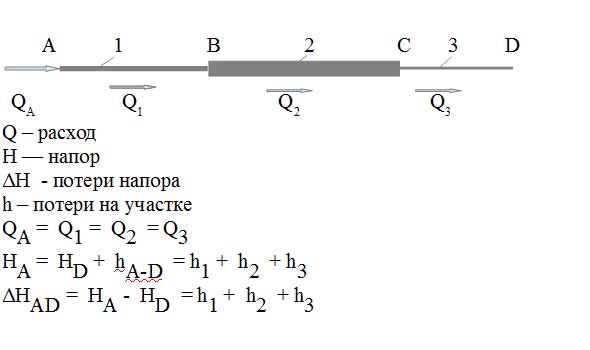

Пример последовательного соединения показан на рисунке.
Такой трубопровод состоит из участков, включенных последовательно друг другу. При отсутствии утечек расход жидкости в каждом из на всем протяжении трубопровода будет постоянен и одинаков.
Параллельное соединение участков

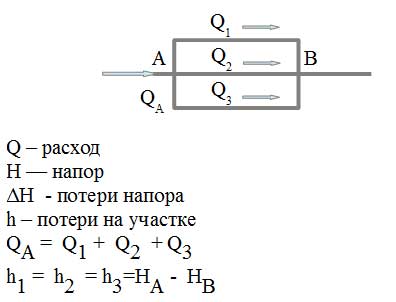

Пример параллельного соединения показан на рисунке.
При параллельном соединении труд расход между ними распределяется таким образом, чтобы потери напора на каждом участке были одинаковы и равнялись концевой разности напора.
