Размеры водопроводных труб

Стальные трубы могут применяться в системах газо- и водоснабжения, системах отопления, а также в качестве элементов металлоконструкций.

Основные размеры водопроводных труб из стали установлены ГОСТом 3262-75. В этом стандарте установлены: наружный диаметр, масса, толщина стенки для труб различных серий. Для удобства мы добавили в следующую таблицу, общепринятые обозначения диаметра резьбы, выполняемой на трубах, в дюймах.

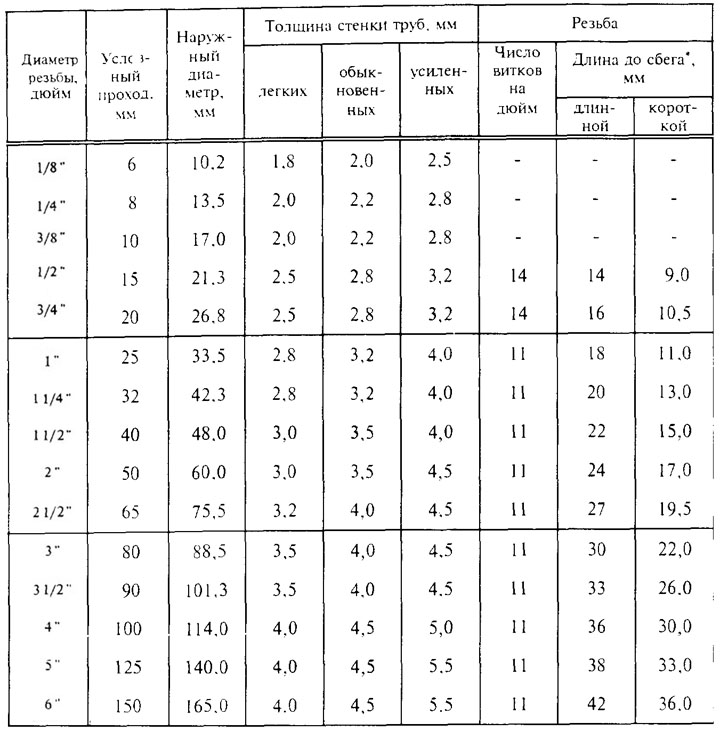

Размеры стальных труб для водопровода, отопления

Трубы могут быть изготовлены обычной и повышенной точности.

Обозначение водопроводных труб

В обозначении стальной трубы указываются следующие параметры.

  • диаметр условного прохода
  • толщина стенки
Труба 25х3,2 ГОСТ 3262-75
    При необходимости в обозначении также, указывают:
  • мерную длину
  • дополнительные параметры, обозначаются буквой после слова Труба
    • буква У для усиленных
    • буква Л для легких
    • буква Р для труб с резьбой
    • буква Н для легких под накатку
    • буква Д для труб с длинной резьбой
    • буква Ц для оцинкованных
  • повышенную точность обозначают буквой П, после условного диаметра трубы

Пример обозначения трубы

Рассмотрим приемр обозначения оцинкованной стальной трубы с резьбой с диаметром условного прохода 15мм (1/2), с толщиной стенки 2,8 мм, мерной длины 4 метра

Труба Ц-Р-15х2,8-4000 ГОСТ 3265-75

Как узнать наружный и внутренний диаметр стальной трубы

С помощью таблицы, представленной в начале статьи несложно узнать наружный и внутренний диаметры водопроводной трубы, которую в обиходе чаще называют в "дюймовых величинах".

Наружный диаметр трубыуказан в таблице напротив обозначения в дюймах.

Для определения внутреннего диаметра необходимо от наружнего диаметра отнять удвоенную величину толщину стенки.



В качестве примера, узнаем внутренний диаметры трубы размером 1 дюйм обыкновенной серии. Находим в таблице напротив обозначения 1 дюйм значение наружного диаметра 33,5 мм, а также толщину стенки для обыкновенных труб - 3,2.

Производим несложные вычисления:
33,5-3,2х2=27,1мм

Внутренний диаметр "дюймовой трубы" - 27,1 мм.
