Вентиляция отопление / Системы вентиляции / Обзор вентиляторов Ostberg CK
2016-02-01

Вентиляторы Ostberg CK

Ostberg — шведская компания, специализирующийся на выпуске вентиляционного оборудования.

Сегодняшний обзор посвящен канальным вентиляторам серии CK. Отличающимися хорошими мощностными характеристиками, относительно низким уровнем шума, возможностью регулирования частоты вращения.

Маркировка вентиляторов Ostberg CK

Обозначение вентиляторов серии СК

В маркировке вентилятора указывается:

  1. центробежный C
  2. канальный K
  3. присоединительный диаметр трубопровода (например 100)
  4. класс производительности (A, B или C)
  5. асинхронный AC

Популярные модели

Рассмотрим несколько наиболее востребованных моделей.

CK 100 A AC

Характеристики вентилятора

  • Напряжение 230/50 V/Hz
  • Ток 0.18 A
  • Мощность 41 W
  • Частота вращения 1730 rpm
  • Вес 2.6 kg

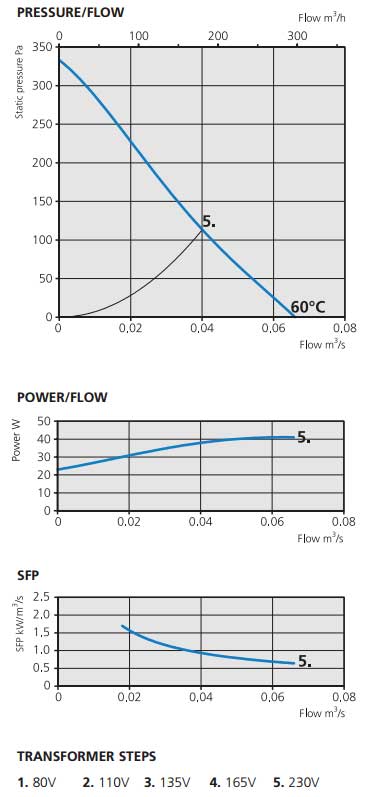

Характеристики CK 100 A AC

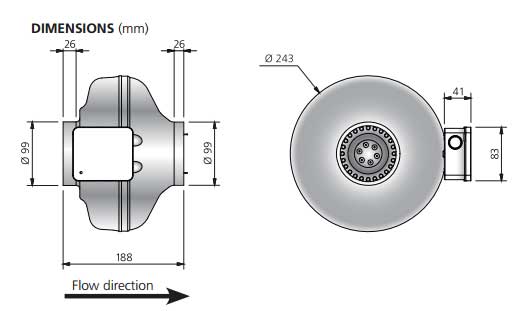

Габаритные и присоединительные размеры CK 100 A AC:

Размеры вентилятора CK 100 A AC

CK 125 C AC

Характеристики канального вентилятора CK 125 C AC:

  • Напряжение 230/50 V/Hz
  • Ток 0.27 A
  • Мощность 62 W
  • Частота вращения 2480 rpm
  • Вес 2.7 kg
Характеристики CK 125 C AC

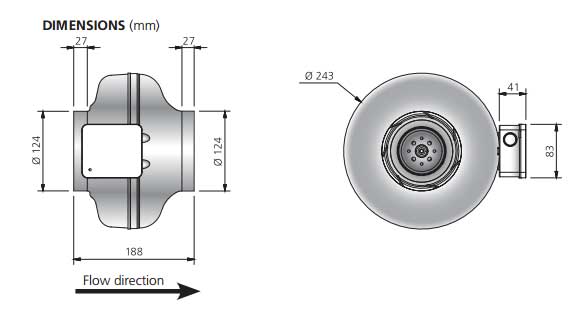

Основные размеры вентилятора показаны на рисунке:



Размеры CK 125 C AC

CK 160 C AC

Основные характеристики

  • Напряжение 230/50 V/Hz
  • Ток 0.44 A
  • Мощность 101 W
  • Частота вращения 2480 rpm
  • Вес 4.0 kg

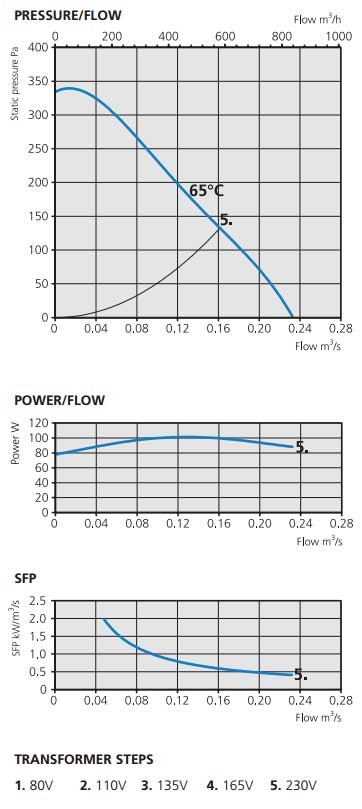

Графические характеристики расхода вентилятора CK 160 C AC

Размеры вентилятора CK 160 C AC показаны на рисунке:

Основные размеры CK 160 C AC

CK 200 B AC

Характеристики центробежного канального вентилятора CK 200 B AC:

  • Напряжение 230/50 V/Hz
  • Ток 0.63 A
  • Мощность 145 W
  • Частота вращения 2750 rpm
  • Вес 4.9 kg

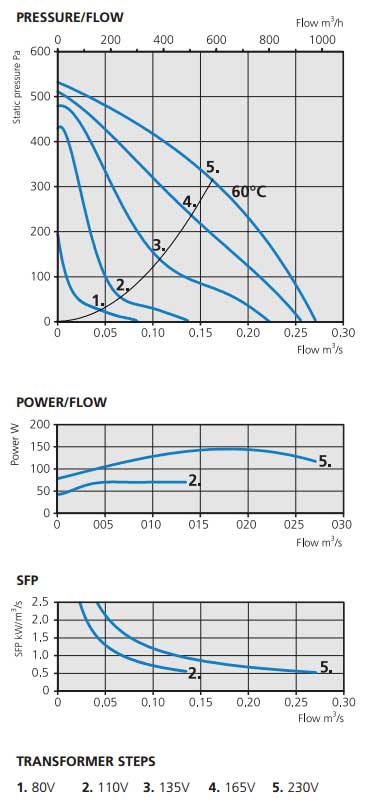

Расходная характеристика CK 200 B AC

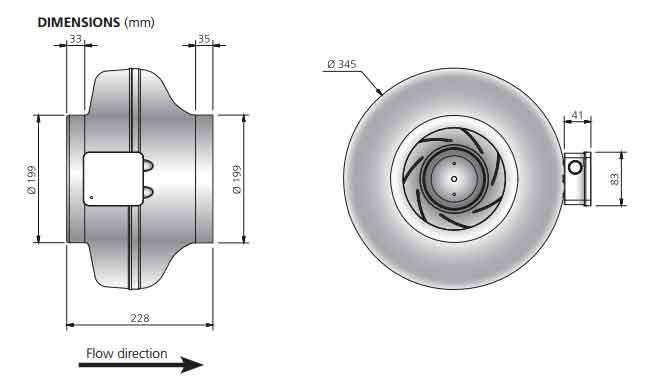

Размеры вентилятора показаны на рисунке:

Размеры вентилятора CK 200 B AC

CK 250 A AC

  • Напряжение 230/50 V/Hz
  • Ток 0.56 A
  • Мощность 126 W
  • Частота вращения 2650 rpm
  • Вес 4.3 kg

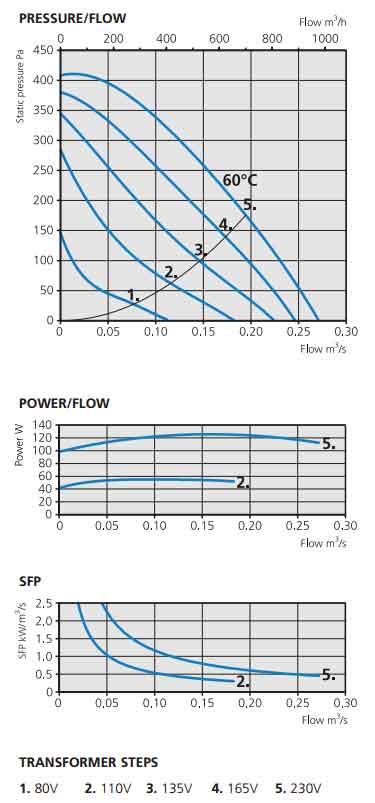

Зависимости давления от расхода

Основные размеры вентилятора CK 250 A AC показаны на рисунке:

Эскиз вентилятора

CK 315 B AC

  • Напряжение 230/50 V/Hz
  • Ток 0.84 A
  • Мощность 190 W
  • Частота вращения 2465 rpm
  • Вес 5.8 kg
CK 315 B AC характеристики давления и расхода

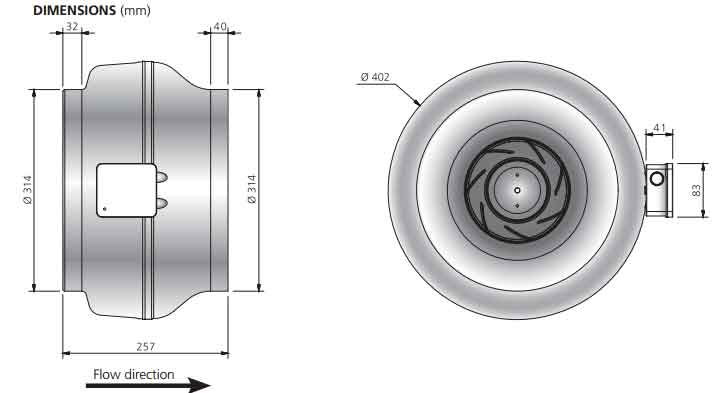

Габаритные и присоединительные размеры показаны на рисунке:

CK 315 B AC эскиз
