Изоляция трубопроводов - применяемые материалы, преимущества различных сопособов изоляции труб
Трубопроводы применяют для транспортировки различных жидкостей и газов, к ним применяются различные требования в зависимости от сферы применения. Для получения необходимых эксплуатационных параметров для изготовления труб используются различные материалы: чугун, стали, стекло, бетон, полиэтилен, полипропилен. Кроме того, добиться нужных характеристик помогает покрытие трубы различными материалами.
Трубы покрывают различными материалами начиная от проверенных временем битума и стекловаты, заканчивая современными полимерными материалами. Выбор типа изоляции зависит от требований, предъявляемых к трубопроводной системе. Нанесение изоляции на трубы позволяет улучшить их эксплуатационные характеристики:
- защитить от коррозии,
- уменьшить потери тепловой энергии,
- обеспечить электроизоляцию.
В нашей сегодняшней статье попробуем разобраться с основными типами изоляции трубопроводов, отметим их преимущества и особенности применения.
Весьма усиленная изоляция
ВУС изоляция представляет собой многослойное покрытие, защищающее трубу от коррозии. Количество и состав слоев может отличатся в зависимости от технологии нанесения покрытия, основными являются три слоя:
- Грунт на основе битума или эпоксидной смолы, заполняющий все микротрещины и обеспечивающий первоначальную защиту;
- Полимерная пленка, обеспечивающая водонепроницаемость;
- Экструдированный полиэтилен - стойкое наружно покрытие.
ВУС изоляция позволяет защитить трубу от коррозии и воздействия блуждающих токов.

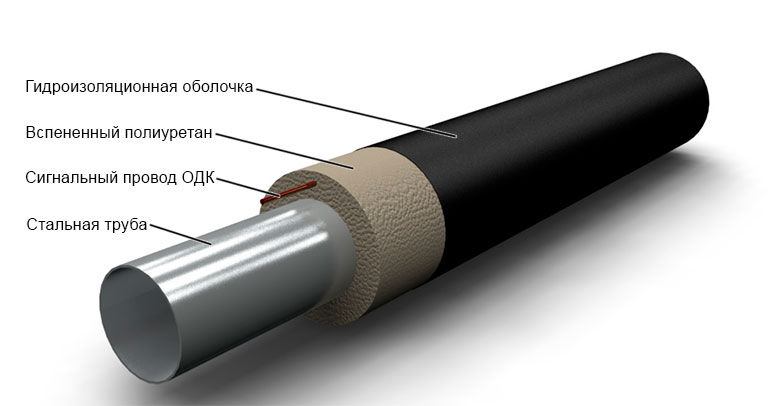

ППУ изоляция
Труба покрывается вспененным полиуретаном, который обеспечивает отличную теплоизоляцию. Кроме того, для обеспечения гидроизоляции и защиты от повреждений на пенополиуретан наносится защитный слой из полиэтилена
.В слое пенополиуретана размещается сигнальный медный провод оперативного дистанционного контроля для мониторинга целостности и влажности теплоизоляции.
Применение ППУ изоляции позволяет снизить потери тепловой энергии на теплотрассе, и повысить срок ее службы.

ППМИ изоляция
В данном случае на трубу наносится пенополиуретан (как и при ППУ изоляции), но в него дополнительно добавляется минеральный наполнитель, например песок, который обеспечивает механическую прочность.
Покрытие трубы пенополимерминеральной изоляцией дешевле, чем применение ППУ изоляции, но в ней отсутствует гидроизоляция и система ОДК, что является существенным недостатком.
Эпоксидная изоляция
Трубопровод может покрываться эпоксидной смолой как снаружи, так и внутри. Что позволяет защитить трубопровод от воздействия агрессивных жидкостей и газов. Трубы покрытие эпоксидной смолой применяют в нефтегазовой промышленности, на химическом производстве.
Применение эпоксидной изоляции позволяет снизить потери энергии при транспортировке жидкости (т.к на трубе не скапливаются отложения), защитить трубопровод от внешнего воздействия.
ЦПП изоляция
Этот вид изоляции представляет собой покрытие внутренней поверхности трубы слоем из цемента и песка, для защиты трубопровода от коррозии и образования отложений, что позволяет снизить потери энергии при транспортировании жидкости и увеличить срок службы трубопровода. Данное покрытие экологично и безопасно и применяется для покрытия труб систем водоснабжения.
Битумная и полиуретановая изоляция
Для обеспечения гидроизоляции труба может покрываться различными составами, например битумом или полиуретана, первый материал используется многие годы, второй - полиуретан более современный, экологичный и долговечный.
Покрытие трубы слоем из полиуретана обеспечивает защиту трубопровода не только от коррозии, но и от блуждающих токов.
