Измерительный инструмент / Измерение давления / Как устроены датчики давления
2019-04-03

Датчики давления

В автоматизированных системах системах широко используются датчики давления. Они позволяют преобразовать механическое воздействие в электрический сигнал.

По принципу действия различают датчики:

  • индуктивные;
  • емкостные;
  • реостатные;
  • тензометрические;
  • пьезоэлектрические.

Как устроен реостатный датчик давления

Принципиальная схема датчика показана на рисунке.

Устройство реостатных датчиков давления

Жидкость под давлением воздействует на мембрану 1, деформация которой через рычажный механизм передается ползуну 2. Перемещение ползуна вызывает изменение сопротивлений ветвей ce и de, подключенных по мостовой измерительной схеме.

Индуктивный датчик давления

Схема индуктивного датчика давления показана на рисунке.

Устройство индуктивного датчика давления

До действием давления мембрана 1 деформируется, и увлекает за собой прикрепленный сердечник 2. при этом происходит изменение индуктивной связи между обмотками дифференциально-транформаторного преобразователя. Это изменение регистрируется измерительной аппаратурой.



Тензометрический датчик

Принципиальная схема тензометрического датчика для измерения давления показана на рисунке.

Устройство датчика давления тензометрического типа

Тензометрические датчики 1 наклеены на корпус по двум перпендикулярным направлениям. Корпус под действием давления деформируется, эта деформация вызывает изменение сопротивления проволочных тензодатчиков, в результате происходит разбаланс мостовой схемы, в которую включены датчики.

Показания датчиков тарируются с помощью эталонного манометра.

Пьезоэлектрические датчики давления

Схема пьезоэлектрического датчика давления показана на рисунке.

Конструкция пьезоэлектрическиого датчика давления

Давление жидкости воздействует на мембрану, которая деформируется. Диафрагма сжимает кристалл, это приводит к возникновению разности потенциалов на его плоскостях.

Емкостной датчик

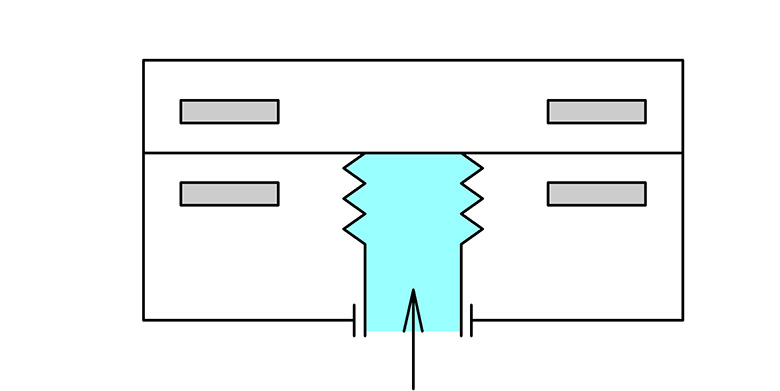

Принципиальная схема емкостного датчика показана на рисунке.

Схема емкостного датчика давления

Металлическая диафрагма установлена между, установленных параллельно конденсаторов. На диафрагме закреплены электроды, питание к которым подведено от генератора высокой частоты.

Жидкость подводится в сильфон, который под действием давления деформирует диафрагму. Деформация диафргамы вызывает изменение емкости конденсаторов.
